Norm-, Inline- und Großpumpen
SZC.flansch.NM 4
Normblockpumpen, Langsamläufer, 4-polig, auch in Bronze
Elektromotor · Grauguss, Bronze
Produktübersicht
Kennwerte
| Drehzahlmin⁻¹ | Fördermenge bism³/h | Förderhöhe bism |
|---|---|---|
| 1.450 | 660 | 60 |
Einsatz
Nach EN 733 mit Ergänzungsbaugrößen, als KRY-Ausführung für Feststoffe bis 3 mm; für ruhigen Lauf in Versorgungs- und Beregnungsanlagen, Heizung, Klima und Kühlkreisläufen, Feuerlöschanlagen und Bewässerung, in Haustechnik und Industrie.
Einsatzbedingungen
- Medientemperatur
- −10 bis 90 °C
- Medium
- KRY-Ausführung für abrasive Bestandteile
- Druck
- bis 10 bar
- Saughöhe
- bis 7 m
- Betrieb
- Dauer- und Frequenzumrichterbetrieb
- Umgebungstemperatur
- bis 40 °C
- Ausführung
- Blockbauweise, Motor und Pumpe auf gemeinsamer Welle; Spiralgehäuse mit axialem Saugstutzen und radialem Druckstutzen nach oben
- Anschluss
- Gewindestutzen ISO 228 (NM4 25), Flansche UNI 2236 und UNI 2237, PN10 (NM4 32 bis NM4 150); Gegenflansche auf Anfrage: Gewindeflansch DIN 2566, PN16 (NM4 32 bis NM4 50), Vorschweißflansche DIN 2576, PN10 (NM4 65 bis NM4 150)
Aufbau und Werkstoffe
- Pumpengehäuse, Laterne
- Grauguss (NM) oder Bronze (B-NM)
- Laufrad
- Grauguss oder Messing je nach Größe, B-NM Bronze
- Welle
- Chromnickelstahl bis 2,2 kW, Chromstahl ab 3 kW; B-NM Chrom-Nickel-Molybdän-Stahl
- Gleitringdichtung
- Kohle/Keramik, NBR
- Motor
- 4-polig, IE3 (optional IE4), 230/400 V bis 3 kW, 400/690 V ab 4 kW, Schutzart IP54, dreiphasig, 50 Hz, Spannung ±10 %, Isolationsklasse F
Abbildungen

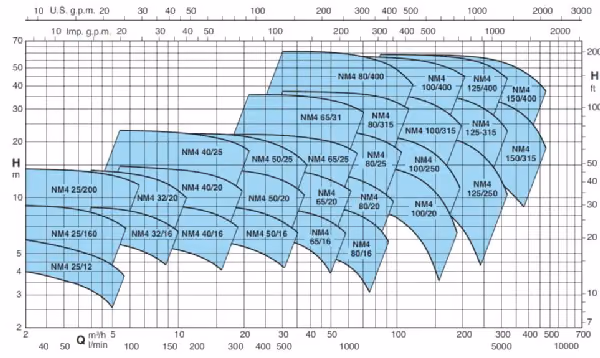

Kennlinienfeld der Baugrößen NM4 25/12 bis NM4 150/4001.450 min⁻¹
