Norm-, Inline- und Großpumpen
SZC.flansch.NM
Normblockpumpen, auch in Bronze-Ausführung
Elektromotor · Grauguss, Bronze
Produktübersicht
Kennwerte
| Drehzahlmin⁻¹ | Fördermenge bism³/h | Förderhöhe bism |
|---|---|---|
| 2.900 | 300 | 95 |
Einsatz
Abmessungen nach EN 733, für reine Flüssigkeiten, als KRY-Ausführung mit Feststoffen bis 3 mm: Wasserversorgung, Heizung, Klima und Kühlkreisläufe, Feuerlöschanlagen, Beregnung und Bewässerung, in Haustechnik und Industrie.
Einsatzbedingungen
- Medientemperatur
- −10 bis 90 °C
- Medium
- KRY-Ausführung für abrasive Bestandteile
- Druck
- bis 10 bar
- Saughöhe
- bis 7 m
- Betrieb
- Dauer- und Frequenzumrichterbetrieb
- Umgebungstemperatur
- bis 40 °C
- Ausführung
- Blockbauweise, Motor und Pumpe auf gemeinsamer Welle; Spiralgehäuse mit axialem Saugstutzen und radialem Druckstutzen nach oben
- Anschluss
- Flansche UNI 2236 und UNI 2237, PN10; Gegenflansche auf Anfrage: Gewindeflansch DIN 2566, PN16 (NM32 bis NM50), Vorschweißflansche DIN 2576, PN10 (NM65 bis NM100/250)
Aufbau und Werkstoffe
- Pumpengehäuse, Laterne
- Grauguss (NM) oder Bronze (B-NM)
- Laufrad
- Grauguss oder Messing je nach Größe, B-NM Bronze
- Welle
- Chromnickelstahl bis 2,2 kW, Chromstahl ab 3 kW; B-NM Chrom-Nickel-Molybdän-Stahl
- Gleitringdichtung
- Kohle/Keramik, NBR
- Motor
- 2-polig, IE3, 230/400 V bis 3 kW, 400/690 V ab 4 kW, dreiphasig, 50 Hz, Spannung ±10 %, Isolationsklasse F, Schutzart IP54
Abbildungen
Normblockpumpe NM mit Frequenzumrichter
NM in Bronze-Ausführung

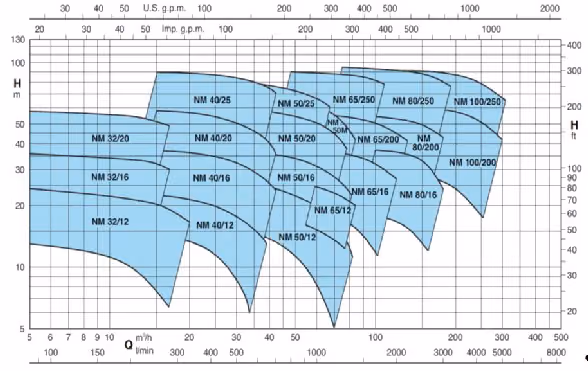

Kennlinienfeld der Baugrößen NM 32/12 bis NM 100/2502.900 min⁻¹
