SZC.N 4

Normblockpumpen, mit Lagerträger, auch in Bronze

Elektromotor · Grauguss, Bronze

Produktübersicht

Kennwerte

Kennwerte SZC.N 4
Drehzahlmin⁻¹	Fördermenge bism³/h	Förderhöhe bism
2.900	300	95
1.450	900	62

Einsatz

Einstufige Kreiselpumpe nach EN 733 in „Back Pull-Out“-Bauweise für schnellen Ausbau, als KRY-Ausführung für Feststoffe bis 7 mm. Für Wasserversorgung, Heizung, Klima und Kühlkreisläufe, Landwirtschaft, Feuerlöschanlagen, Beregnung und Bewässerung, in Haustechnik und Industrie.

Einsatzbedingungen

Medientemperatur: −10 bis 90 °C
Medium: KRY-Ausführung für abrasive Bestandteile
Druck: bis 10 bar
Saughöhe: bis 7 m
Betrieb: Dauer- und Frequenzumrichterbetrieb
Umgebungstemperatur: bis 40 °C
Ausführung: axialer Eintritt, mit Lagerträger; als Aggregat mit Normmotor der Bauform B3
Anschluss: Flansch PN10 nach EN 1092-2; Gegenflansche auf Anfrage: Gewindeflansche PN16 nach UNI 2247 (Baugrößen 32-160 bis 50-250), Vorschweißflansche PN10 nach UNI 2277 und UNI 2278 (Baugrößen 65-125 bis 200-400)

Aufbau und Werkstoffe

Gehäuse, Laufrad: Grauguss, kleine Baugrößen mit Messing-Laufrad (N 32-125, 32-160, 32-200 und 40-200)
Welle: Chromstahl
Abdeckung: Druckdeckel aus Grauguss
Gleitringdichtung: Kohle/Keramik, NBR
Motor: Normmotor Bauform B3, Drehstrom 400 V, 50 Hz, IE3, Schutzart IP55

Abbildungen

N als Pumpe mit Lagerträger und freiem Wellenende, ohne Motor
N4 in Bronze-Ausführung

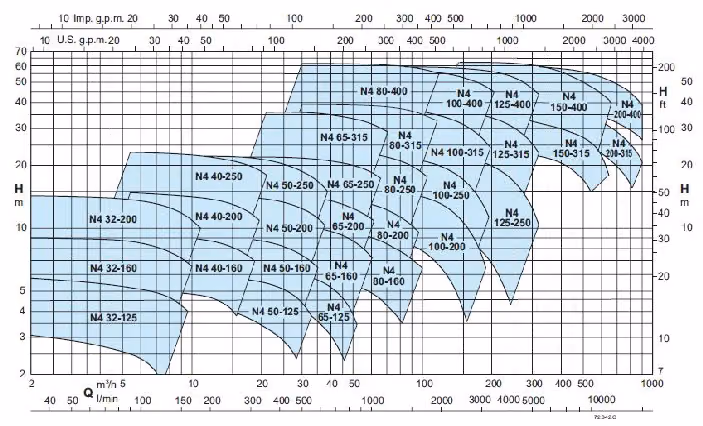

Kennlinienfeld der Baugrößen N4 32-125 bis N4 200-4001.450 min⁻¹
